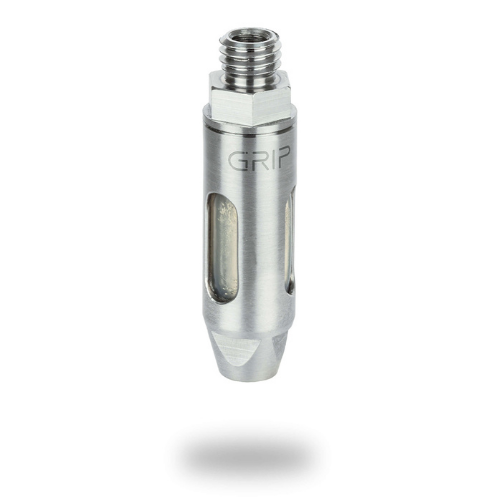

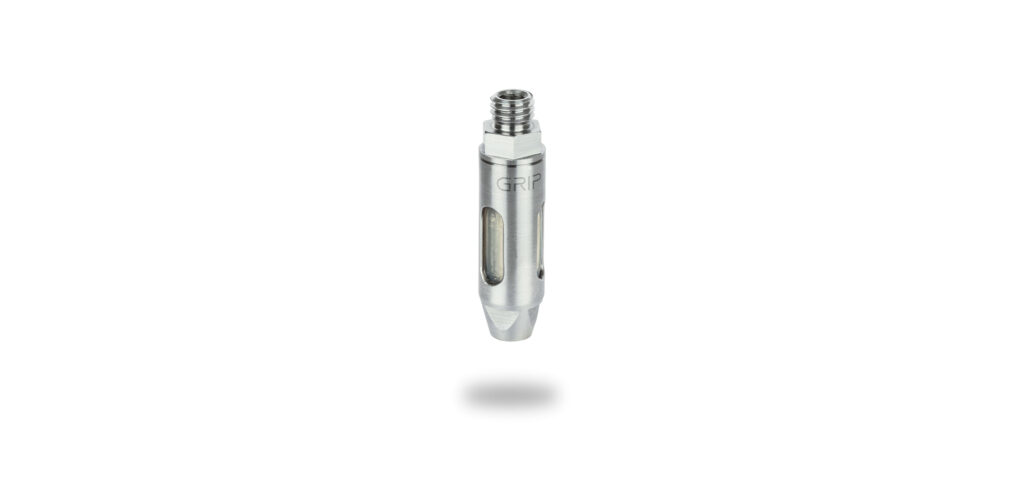

Chwytak wewnętrzny GI

GRIP

Opis produktu

Chwytak wewnętrzny GI, to pneumatyczny chwytak mieszkowy do chwytania wewnętrznego. Chwytaki wewnętrzne zagłębiają się w otworach.  Poprzez nacisk pneumatyczny na silikonową membranę zwiększa się jej średnica zewnętrzna. Tarcie o ściankę otworu utrzymuje chwytak w miejscu.  Po zmniejszeniu ciśnienia membrana silikonowa automatycznie się cofa.

chwytak - gi
GI-zalety

Cechy ogólne:

  • Drobny
  • Wiele dostępnych rozmiarów
  • Niewielka waga
GI - dzialanie

Zalety:

  • Umożliwia chwytanie przedmiotów o małych otworach
  • Stożkowa końcówka zapewnia płynne wprowadzanie/działanie
  • Dostępny w wielu rozmiarach od 5mm do 20mm (co 1mm)
  • Zakres temperatur pracy: -40 do 300°C
  • Trwałość - ponad 500,000 cykli
  • Wymienny silikonowy zbiornik wodny
  • Lekka konstrukcja
  • Prosta zasada uchwytu
  • Doskonała wartość
  • Idealne do zastosowań w formowaniu wtryskowym

Chwytaki wewnętrzne GI mogą zostać zmodyfikowane, aby spełnić Państwa potrzeby. Prosimy pytać o aplikacje specjalne.

Dane techniczne:



Produkt oznaczenieØ wiercenia (mm)ciężar obrabianego przedmiotu
GI005-008GI005

GI006

GI007

GI008

5,1 - 6,0

6,1 - 7,0

7,1 - 8,0

8,1 - 9,0

0,4

0,5

0,7

1,7

GI009-012GI009

GI010

GI011

GI012

9,1 - 10,0

10,1 - 11,0

11,1 - 12,0

12,1 - 13,5

1,7

2

2,5

3

GI013-016GI013

GI014

GI015

GI016

13,1 - 14,5

14,1 - 15,5

15,1 - 16,5

16,1 - 17,5

4

4,5

4,5

5

GI017-020GI017

GI018

GI019

GI020

17,1 - 18,5

18,1 - 19,5

19,1 - 21,0

20,1 - 21,5

5

5

6

6
